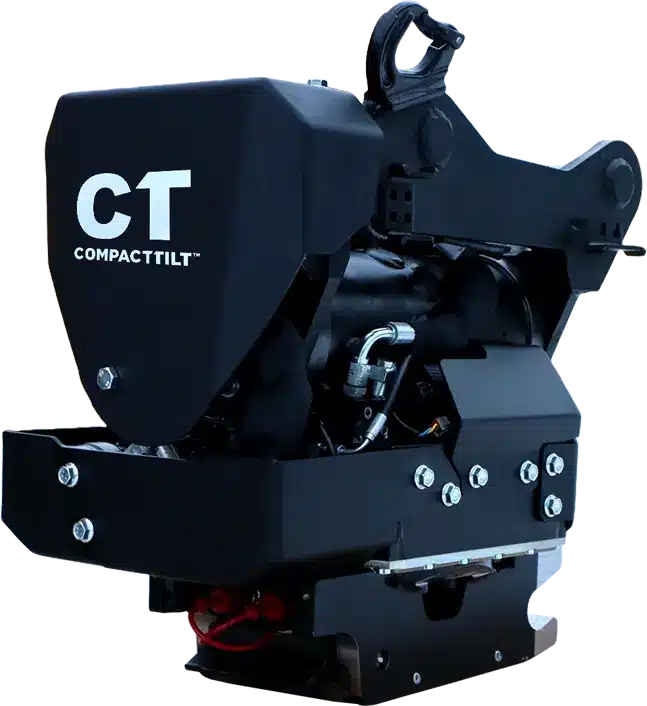

CTR6
De meest compacte tiltrotator op de markt voor 3,5 – 6 ton
- Cilindervrij design
- Slechts 360 mm breed
- Lichtgewicht – slechts 175 kg
- 2x50° tilt
- Oneindige rotatie
- Voorbereid op machinebesturing
- Standaard voorbereid voor centrale smering
- Standaard incl. 1 extra hydraulische uitgang voor aansluiting van hydraulisch gereedschap
De Compacttilt Rotator™ CTR6 is ontwikkeld om minigravers in de klasse 3,5T tot 6T uit te rusten met uitgebreide functies door verhoogde operationele economie en een verbeterde werkomgeving voor de machinebediener.
- Machinebesturing – De CTR6 is voorbereid op machinebesturing met de optionele rotatiesensor. De rotatiesensor kan ook achteraf worden gemonteerd.
- HS2 besturingssysteem – De CTR6 kan worden geselecteerd met het grote besturingssysteem HS2, waarbij de nieuwe L8 SVAB joystick en het touchscreen in de cabine worden geïnstalleerd, met de optie voor rupsbandbesturing, kraanarm-zwenkbesturing en doseerbladbesturing.
- Uniek laag gewicht – vanaf 175 kg inclusief bevestiging en ventielblok.
- Minimale breedte – vanaf 360 mm zonder grijpklauw.
- Optie voor grijpklauw – De grijpklauw kan worden geselecteerd en is beschikbaar met S40-, S45- en Hydrema-bevestiging.
De CTR6 is ontwikkeld in een smal ontwerp om de geschiktheid van de machine te waarborgen voor werk in complexe werkomstandigheden, gebieden die normaal moeilijk toegankelijk zijn en/of in smalle sleuven. Dit betekent dat de CTR6 zonder cilinders is ontwikkeld en zowel met als zonder grijpklauw in 40 cm sleuven kan werken.
De CTR6 is ook ontwikkeld met de focus op een licht product, zodat de graafmachine zijn volledige hefkracht behoudt. De CTR6 heeft een productgewicht vanaf 175 kg, afhankelijk van de opties.
Met de CTR6 krijgt de machine volledige rotatie in het gereedschap met 360 graden rotatie en 2 x 50 graden kantelfunctie. Dit betekent dat de machine zijn taken in egaliseren, graven, nivelleren en grondverplaatsing optimaliseert.
De CTR6 is standaard voorbereid voor centrale smering, waarbij alle smeerpunten naar één smeerpunt worden geleid.
Selecteer met CT-OIL™
CT-Oil is het wisselen van hydraulisch gereedschap direct vanaf de bestaande joystick van de machine. Hierdoor is handmatig aan- en afkoppelen van de oliekoppelingen overbodig, aangezien dit direct via de bestaande snelwisselfunctie van de machine wordt uitgevoerd. Dit betekent dat gereedschap gewisseld kan worden zonder dat de machinist de cabine hoeft te verlaten. CT-Oil kan worden verbonden met de bestaande besturing van de machine en werkt met alle typen besturingssystemen, inclusief HS4.
CT-LOCK™ inbegrepen
De CTR6 is ontwikkeld met CT-Lock, een dubbele vergrendeling op de bakbevestiging. Het is een mechanische tweefactorbeveiliging conform de geldende machinerichtlijn en EU-norm 474-5.
Wilt u een eenvoudigere oplossing zonder rotatie? Bekijk de CT6 tilt voor graafmachines van 3–6 ton.
Waarom kiezen voor CTR6?
Meer graafkracht
Het lage gewicht geeft uw machine meer hefkracht en stabiliteit.
Krappe ruimtes
Het cilindervrije design maakt graven en werken mogelijk in de krapste ruimtes.
Beter zicht
Geen hydrauliekcilinders die uw zicht belemmeren vanuit de cabine.
Lage onderhoudskosten
Minder slangen en cilinders zorgen voor minimaal onderhoud.
Traditionele tiltrotator vs CTR6
Cilinders aan de zijkant begrenzen de reikwijdte en maken graven in smalle gebieden lastig.
Het cilindervrije design geeft maximale bewegingsvrijheid en volledige reikwijdte in smalle gebieden.
Maak uw CTR6 compleet
Breid uw tiltrotator uit met originele Compacttilt-accessoires.
CT-Oil
Eenvoudig en veilig wisselen van hydraulisch gereedschap direct vanaf de bestaande joystick van de machine.
- Optimaliseer de werkomgeving van de machinist
- Efficiënt wisselen van gereedschap, bijv. sorteergrijper, grijpklauw of vacuümzuiger
- Voordelig bijbestellen – werkt met de bestaande besturing van de machine
Grijpklauw
Krachtige grijpklauw voor het verplaatsen van stenen, hout, buizen, puin en meer.
- Strong grip
- Durable construction
- Perfect sorting
HS2
Intelligent proportioneel besturingssysteem met L8 joystick en touchscreen.
- Preciezere besturing
- Alle machinefuncties gecombineerd in de L8 joystick
- Stel gebruikersprofielen in via het touchscreen
- Wielbesturing, doseerbladbesturing en rupsbandbesturing als optie
Compatibiliteit & configuraties
De CTR6 past op de meest gangbare graafmachinemerken en is leverbaar met verschillende snelwissels.
Compatibel met de meeste merken
...en vele meer
Beschikbare snelwissels
De CTR6 is leverbaar met verschillende snelwissels geïntegreerd in het hydraulische snelwisselsysteem van de machine – zo vindt u altijd de perfecte oplossing voor uw machine.
S40
Meest compacte optie. 400 mm totale breedte met grijpklauw.
S45
Hydrema
Niet zeker welke snelwissel bij uw machine past? Uw dealer helpt u graag verder →
Wat onze klanten zeggen
Mijn ervaringen zijn erg positief. De fijne bewegingen, de rotaties, de grijpklauw – het werkt erg prettig. De Compacttilt is voor ons een ideale oplossing om al ons werk uit te voeren.
Ik heb een Hitachi 38u met een Compacttilt CTR6 gekocht. De CTR6 maakt het makkelijker om grond rond kabels en leidingen weg te halen, zodat we minder vaak de handschep hoeven te gebruiken en ook het graafwerk eronder gedaan krijgen.
Technische specificaties
Veelgestelde vragen
De CTR6 wordt – net als alle Compacttilt-producten – geproduceerd op basis van de machinebevestigingsgegevens voor een vaste integratie. Vervolgens wordt de configuratie geselecteerd die past bij de hydraulische opbouw van de machine, zodat de CTR6 geïntegreerd kan worden met de functies en besturing van de tiltrotator. Tot slot wordt de hydraulische snelwissel (S40, S45 of Hydrema) geselecteerd.
Het touchscreen biedt daarnaast de mogelijkheid om individuele gebruikersprofielen aan te maken en instellingen aan te passen, waaronder snelheden en functies voor de tiltrotator. Zo kan de machine eenvoudig worden afgestemd op de voorkeuren en taken van elke machinist.
HS2 is de ideale keuze voor de machinist die zijn werkdag wil optimaliseren door alle functies in de joysticks te combineren en een meer intuïtieve, precieze en comfortabele bediening te bereiken. Alle CTR-modellen van Compacttilt kunnen worden geïntegreerd met de bestaande joystick van de machine, wat een volwaardige oplossing biedt zonder HS2. Het systeem is daarom geen vereiste, maar een optie voor wie maximale functionaliteit, meer individuele instellingen en de best mogelijke gebruikerservaring wenst.
Raadpleeg de volledige gebruikershandleiding voor het complete onderhoudsschema, of vind de belangrijkste onderhoudspunten snel in onze Quick Guide.
