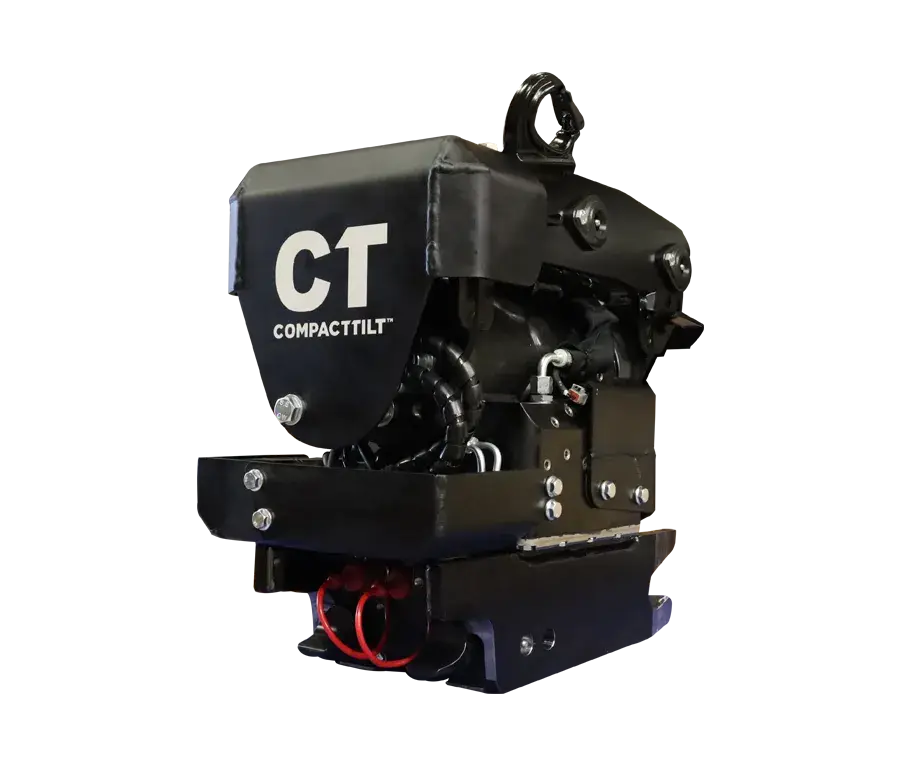

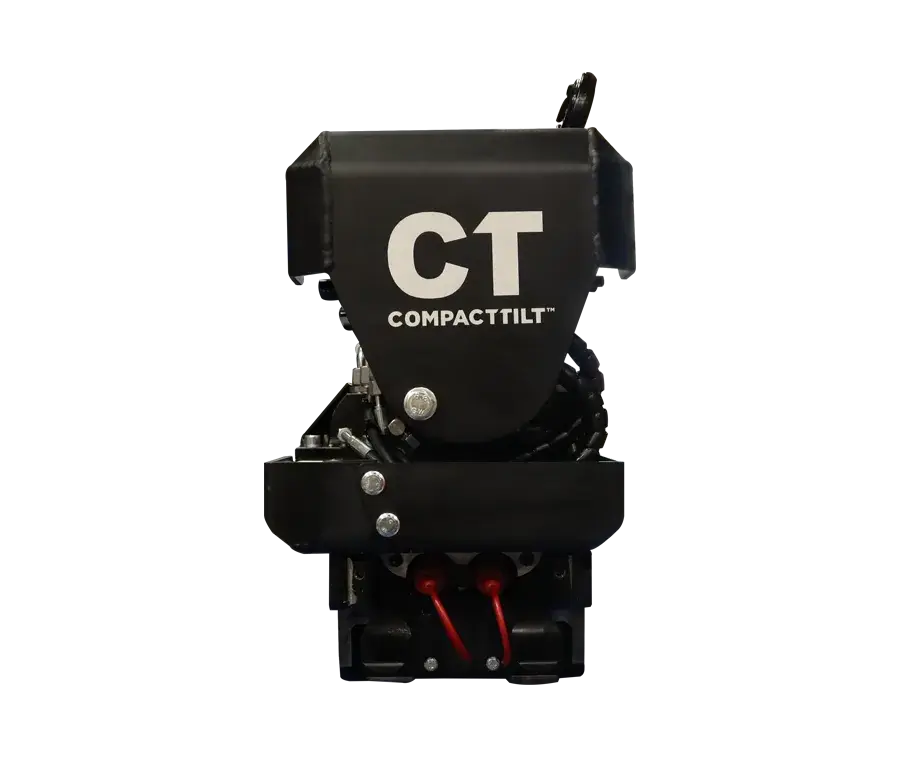

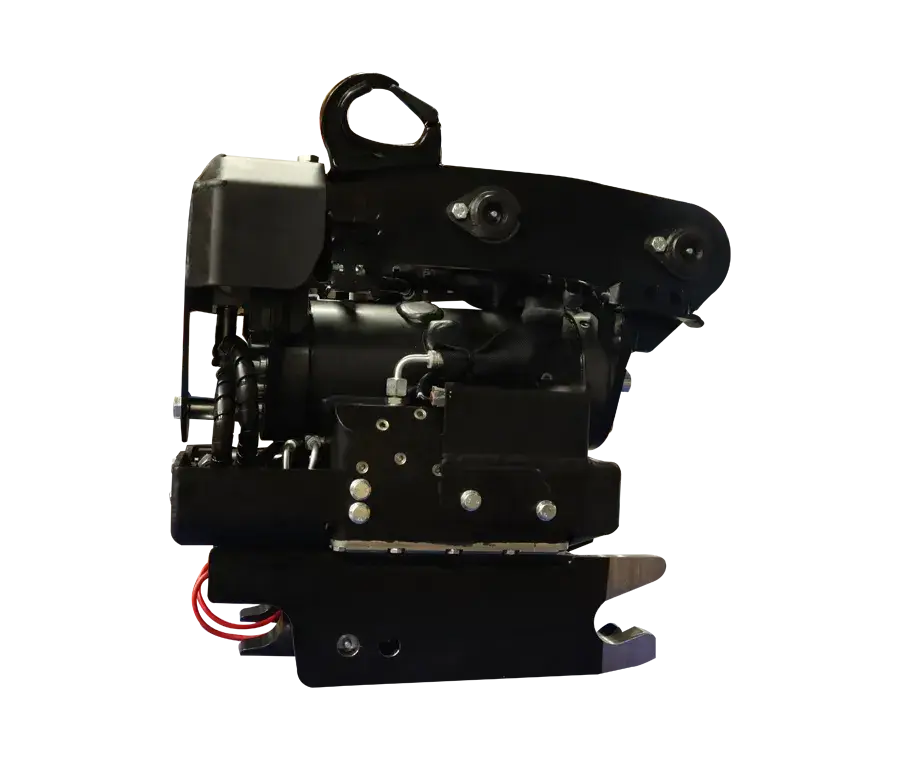

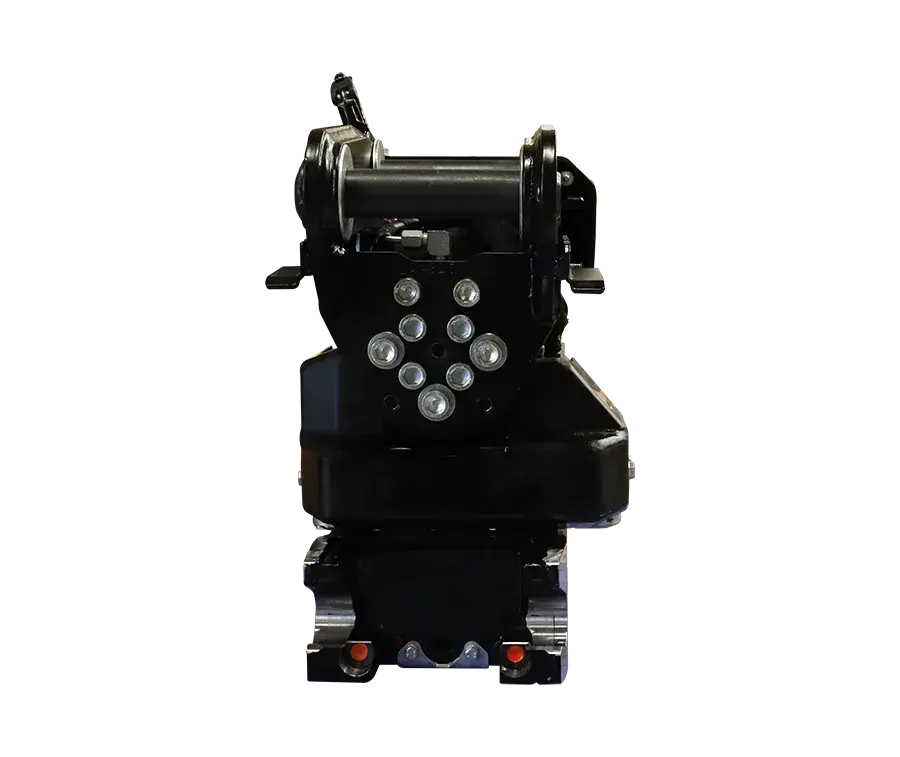

CTR3
Compact draaikantelstuk voor 2 – 3 ton graafmachines
- Cilindervrij ontwerp – geen cilinders aan de zijkanten van de arm
- Slechts 280 mm breed
- Lichtgewicht – slechts 102 kg incl. bevestiging en ventielblok
- 2x50° kantelhoek – maximale flexibiliteit in de graafarm
- Eindeloze rotatie
- Geschikt voor machinebesturing
- CT-Lock™ – extra vergrendeling voor de bak
- CT-Oil optie – bespaar tijd bij het koppelen van hydraulische aanbouwstukken
- HS2 optie – behaal optimale besturing van de draaikantelstuk
- Standaard incl. 1 extra hydraulische uitgang voor het aansluiten van hydraulische aanbouwstukken
De Compacttilt Rotator™ CTR3 is ontworpen om minigraafmachines in de 2 tot 3 ton klasse aanzienlijk meer flexibiliteit te geven – zonder in te leveren op hefcapaciteit. Met slechts 280 mm breedte en een eigen gewicht vanaf 102 kg incl. bevestiging en ventielblok, behoort de CTR3 tot de meest compacte draaikantelstukken op de markt voor deze machinegrootte.
- Cilindervrije constructie – er zijn geen cilinders aan de zijkanten van de graafarm, zodat u kunt werken in smalle sleuven en vlak langs randen waar een traditionele draaikantelstuk niet kan bereiken.
- Machinebesturing – de CTR3 is geschikt voor machinebesturing met de rotatiesensor als optie. De sensor kan ook achteraf worden gemonteerd.
- HS2 besturingssysteem – de CTR3 kan worden geleverd met HS2, met L8 joysticks en een touchscreen in de cabine, met opties voor rijsturing, zijverschuiving en schuiverbedeling.
- Uniek laag gewicht – vanaf 102 kg incl. bevestiging en ventielblok, zodat de machine zijn hefcapaciteit behoudt.
- Snelwissel – geleverd met S40 snelwissel, geïntegreerd in het hydraulische snelwisselsysteem van de machine.
- Grijpklauw als optie – de CTR3 kan worden geleverd met een afneembare grijpklauw voor S40. Hij kan worden losgemaakt wanneer de taak maximale hefcapaciteit vereist.

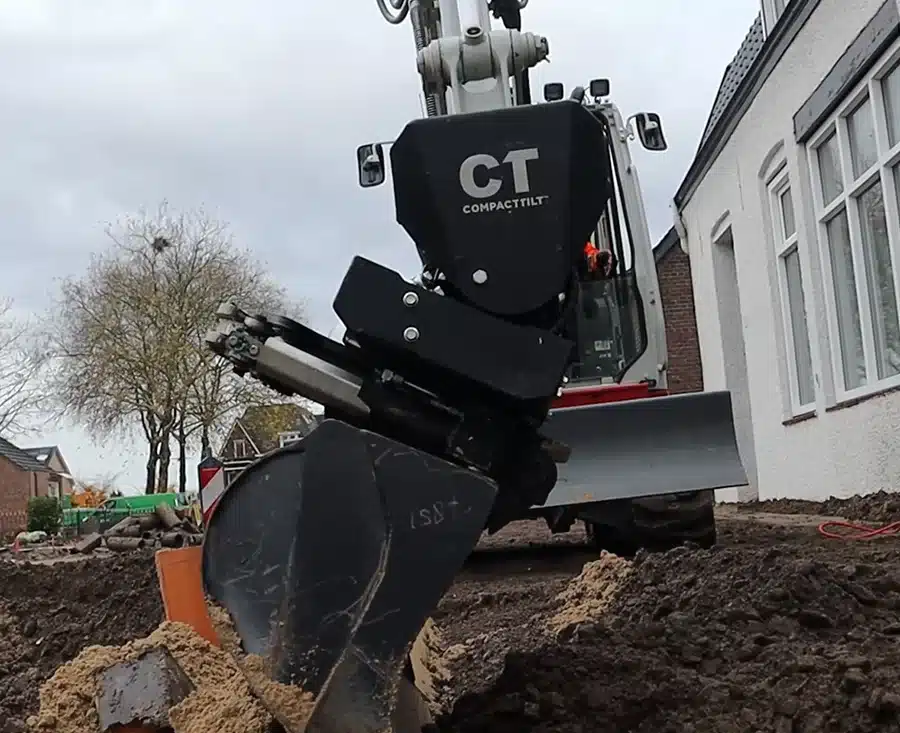

De CTR3 is gebouwd met een smal ontwerp, waardoor de machine ideaal is voor werk onder complexe omstandigheden, in gebieden die normaal moeilijk toegankelijk zijn en in smalle sleuven. Dit is precies waarom de CTR3 is gebouwd zonder cilinders aan de zijkanten.
De CTR3 is ook ontwikkeld met een focus op laag gewicht, zodat de graafmachine zijn volledige hefcapaciteit behoudt. Het productgewicht begint bij 102 kg afhankelijk van de configuratie.
Met de CTR3 krijgt de machine volledige rotatie in het aanbouwstuk met 360 graden rotatie en een kantelfunctie van 2 x 50 graden – 100 graden in totaal. Dit betekent dat de machine zijn taken bij grondwerk, graven, nivelleren en grondverzet optimaliseert.
Voeg CT-OIL™ toe
De CTR3 kan worden geleverd met CT-Oil, waarmee het mogelijk is om hydraulische aanbouwstukken direct te wisselen via de bestaande joystick van de machine. Het elimineert het handmatig aan- en ontkoppelen van oliekoppelingen, omdat het wisselen plaatsvindt via de bestaande snelwisselfunctie van de machine. Aanbouwstukken kunnen dus worden gewisseld zonder dat de machinist de cabine hoeft te verlaten. CT-Oil kan worden aangesloten op de bestaande bediening van de machine en werkt met alle soorten besturingssystemen, inclusief HS4.
CT-LOCK™ is inbegrepen
De CTR3 is ontwikkeld met CT-Lock, een dubbel vergrendelingsmechanisme op de bakkoppeling. Het is een mechanisch tweefactor-beveiligingssysteem in overeenstemming met de geldende Machinerichtlijn en EU-norm 474-5.
Op zoek naar een eenvoudigere oplossing zonder rotatie? Bekijk het CT3 kantelstuk voor graafmachines in dezelfde gewichtsklasse.
Waarom kiezen voor de CTR3?
Meer graafkracht
Het lage gewicht geeft uw machine meer hefkracht en stabiliteit.
Smalle werkruimtes
Het cilindervrije ontwerp maakt het mogelijk om te graven en te werken in de smalste ruimtes.
Beter zicht
Geen hydraulische cilinders die het zicht vanuit de cabine belemmeren.
Lage onderhoudskosten
Minder slangen en cilinders zorgen voor minimaal onderhoud.
Traditionele draaikantelstuk vs CTR3
Cilinders aan de zijkanten beperken het bereik en maken het moeilijk te graven in smalle ruimtes.
Het cilindervrije ontwerp biedt maximale bewegingsvrijheid en volledig bereik in smalle ruimtes.
Maak uw CTR3 compleet
Breid uw draaikantelstuk uit met originele accessoires van Compacttilt.
CT-Oil
Eenvoudig en veilig wisselen van hydraulische aanbouwstukken direct vanuit de bestaande joystick van de machine.
- Optimaliseer de werkomgeving van de machinist
- Efficiënt wisselen van aanbouwstukken, bijv. sorteerknijper of vacuümhefinstallatie
- Kosteneffectieve optie, want werkt op de bestaande bediening van de machine
Grijpklauw
Krachtige afneembare grijpklauw voor het verplaatsen van stenen, hout, buizen, puin en nog veel meer.
- Stevige grip
- Duurzame constructie
- Ideaal voor sorteren
- Afneembaar – verwijder en behoud maximale hefcapaciteit
HS2
Intelligent proportioneel besturingssysteem met L8 joysticks en touchscreen.
- Nauwkeurigere bediening
- Alle machinefuncties gecombineerd in de L8 joysticks
- Stel gebruikersprofielen in via het touchscreen
- Rijsturing, schuiverbedeling en zijverschuiving als opties
Rotatiesensor
Nauwkeurige positionering voor 2D en 3D machinebesturing.
- Registreert continu de rotatie van de draaikantelstuk
- Werkt met de toonaangevende machinebesturingsmerken
- Kan achteraf worden gemonteerd op een bestaande CTR3
Compatibiliteit & configuraties
De CTR3 past op de meest voorkomende graafmachinemerken en wordt geleverd met een S40 snelwissel.
Compatibel met de meeste merken
...en nog vele anderen
Beschikbare snelwissel
De CTR3 wordt geleverd met een S40 snelwissel, geïntegreerd in het hydraulische snelwisselsysteem van de machine – zodat de oplossing bij uw machine past.
S40
280 mm totale breedte. 1 extra hydraulische uitgang (3/8").
Niet zeker welke past bij uw machine? Uw dealer helpt u graag verder →
Wat onze klanten zeggen
Mijn ervaring is zeer positief geweest. De soepele bewegingen, de rotatie, de grijpklauw – het is echt een plezier om mee te werken. Voor ons is Compacttilt een ideale oplossing voor al ons werk.
Toen ik een nieuwe graafmachine koos, koos ik voor een Yanmar en uiteraard een Compacttilt Rotator CTR3. Het grote voordeel is duidelijk dat er geen cilinders aan de zijkanten zitten, en dat hij niet breder is dan 28 cm. Dat is een enorm voordeel voor iedereen die in smalle ruimtes werkt.
We hebben een Bobcat met een Compacttilt Rotator CTR3 en SVAB joysticks, en het werkt uitstekend. Het voordeel is dat Compacttilt cilindervrij is. Dat betekent dat takken en puin er niet in vast kunnen komen zitten, waardoor hij minder snel defect raakt.
Technische specificaties
Veelgestelde vragen
De CTR3 – net als alle Compacttilt producten – wordt gefabriceerd op basis van de bevestigingsgegevens van de machine voor een vaste montage-integratie. Vervolgens wordt de configuratie gekozen die past bij de hydraulische opstelling van de machine, zodat de CTR3 kan worden geïntegreerd met de functies en bediening van de draaikantelstuk.
De grijpklauw is afneembaar, zodat u hem kunt verwijderen wanneer u de volledige hefcapaciteit van de machine nodig heeft. In combinatie met CT-Oil verloopt de hydraulische aan- en ontkoppeling automatisch, zonder dat de machinist de cabine hoeft te verlaten.
Het touchscreen maakt het ook mogelijk om individuele gebruikersprofielen in te stellen en instellingen aan te passen, inclusief snelheden en functies voor de draaikantelstuk. De machine kan daardoor eenvoudig worden aangepast aan de voorkeuren en taken van elke machinist.
HS2 is de ideale keuze voor machinisten die hun werkdag willen optimaliseren door alle functies in de joysticks te combineren. Alle CTR-modellen van Compacttilt kunnen worden geïntegreerd met de bestaande joystick van de machine en werken volledig zonder HS2. Het systeem is dus geen vereiste, maar een optie voor wie maximale functionaliteit, meer individuele instellingen en de best mogelijke gebruikerservaring wil.
Zie de volledige gebruikershandleiding voor het volledige onderhoudsschema, of vind de belangrijkste onderhoudspunten snel in onze Quick Guide.
Gerelateerde producten

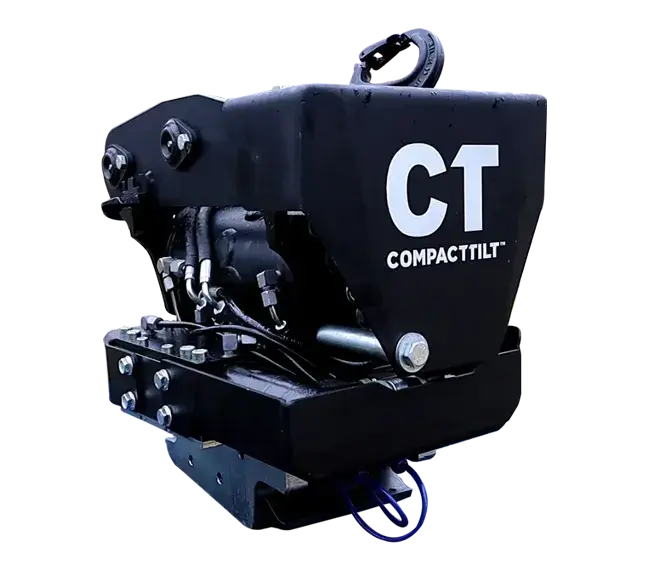

CTR2
