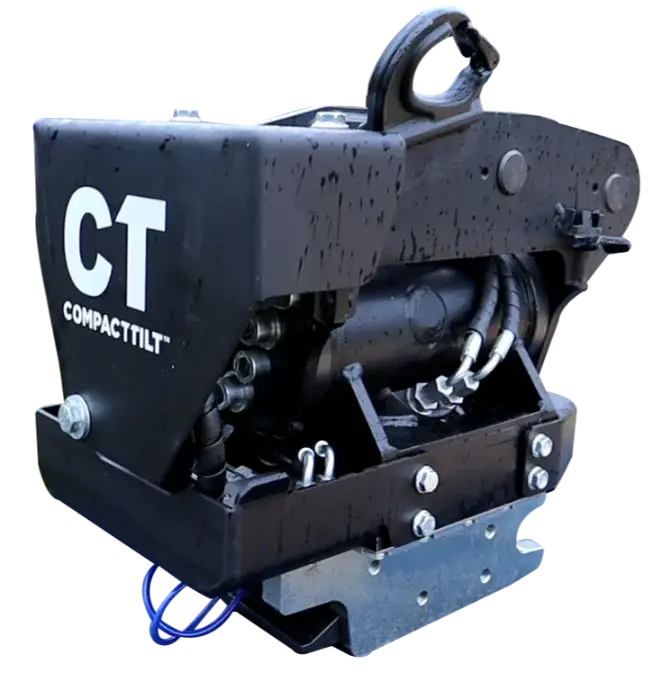

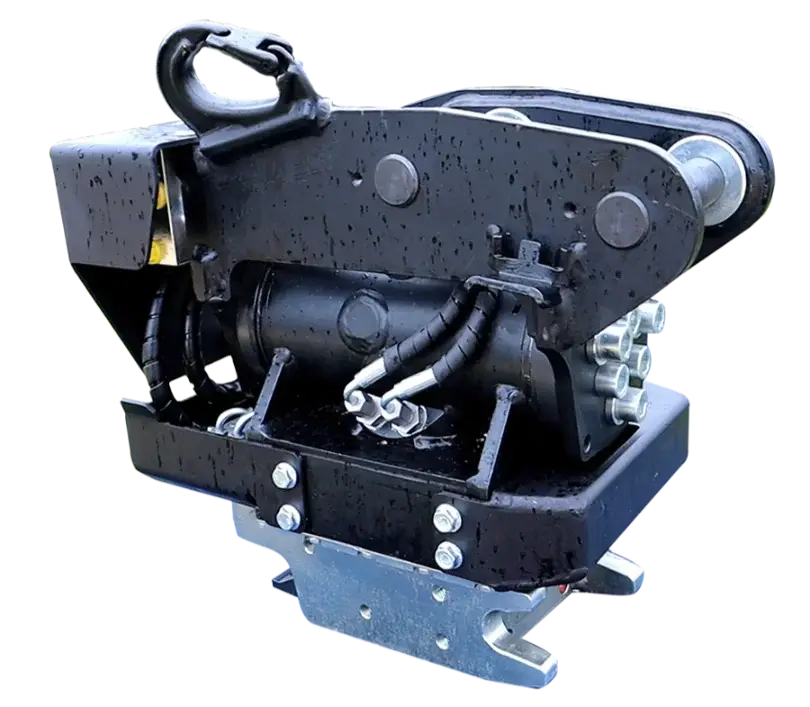

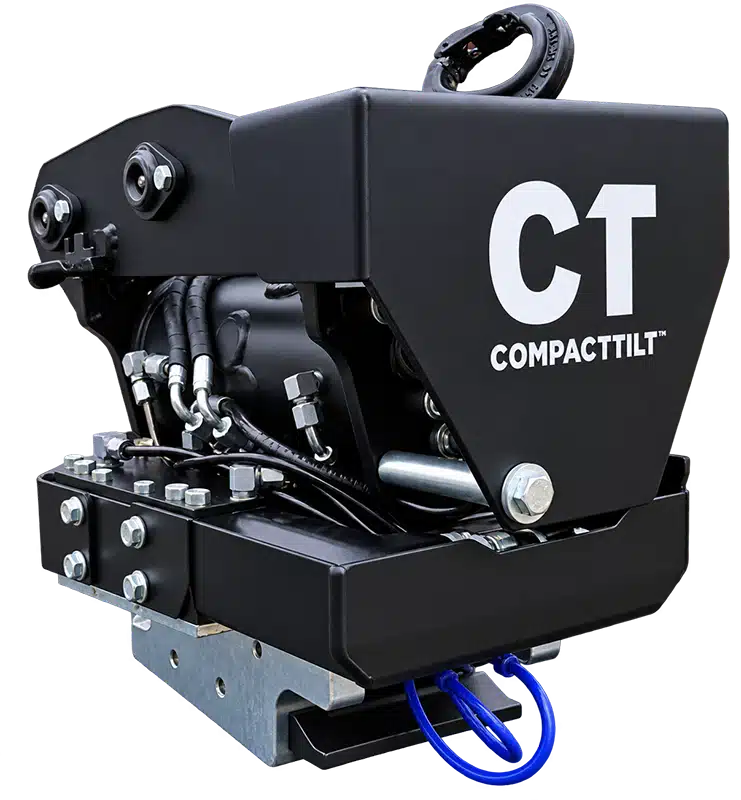

CTR2
Compact draaikantelstuk voor 1 – 2 ton graafmachines
- Cilindervrij ontwerp – geen cilinders aan de zijkanten van de graafarm
- Slechts 253 mm breed – de slankste in het Compacttilt assortiment
- Lichtgewicht – slechts 65 kg incl. bevestiging en ventielblok
- 2×50° kantelhoek
- Eindeloze rotatie
- Geschikt voor machinebesturing met rotatiesensor
- Geschikt voor centrale smering
- CT-Lock als geïntegreerde standaard, goedgekeurd volgens EU-norm 474-5
- Standaard incl. 1 extra hydraulische uitgang voor hydraulische aanbouwstukken
De Compacttilt Rotator™ CTR2 is ontworpen om de kleinste graafmachines — in de klasse tot 2 ton — aanzienlijk meer flexibiliteit te bieden zonder in te leveren op hefcapaciteit. Met slechts 253 mm breedte en een eigen gewicht vanaf 65 kg is de CTR2 het meest compacte draaikantelstuk in het Compacttilt assortiment en een van de slankste op de markt voor deze machineklasse.
- Cilindervrije constructie – geen hydraulische cilinders aan de zijkanten van de graafarm, waardoor u vrij door smalle sleuven kunt werken en vlak langs randen waar een traditionele draaikantelstuk niet kan bereiken.
- Machinebesturing met rotatiesensor – de CTR2 is geschikt voor machinebesturing. Met de rotatiesensor als optie wordt de rotatie van de draaikantelstuk continu geregistreerd en naar het machinebesturingssysteem gestuurd — zodat u altijd precies weet waar het aanbouwstuk staat, ook bij volledige rotatie. Hiermee kunt u met een 2D-systeem op 2 hellingen en rondom de machine nivelleren.
- HS2 besturingssysteem – de CTR2 kan worden geleverd met HS2, met L8 joysticks en een touchscreen gemonteerd in de cabine, met opties voor rijsturing, zijverschuiving en schuiverbedeling.
- Centrale smering – de CTR2 kan worden geleverd geschikt voor centrale smering, waarmee het smeren van alle smeerpunten wordt geautomatiseerd.
- Laag eigen gewicht – vanaf 65 kg incl. bevestiging en ventielblok, zodat zelfs een kleine machine zijn hefcapaciteit behoudt.
- Snelwissel – geleverd met S30 snelwissel (S30-150, S30-180 of MH30), geïntegreerd in het hydraulische snelwisselsysteem van de machine.
De CTR2 is gebouwd met een smal profiel, waardoor de machine ideaal is voor graafwerk in smalle sleuven, in moeilijk bereikbare gebieden en vlak bij kabels, leidingen en funderingen waar de ruimte minimaal is.
Met de CTR2 krijgt de machine volledige 360 graden rotatie in het aanbouwstuk en een kantelfunctie van 2×50 graden — 100 graden in totaal. Dit betekent dat ook de kleinste graafmachines nauwkeurig grondwerk, taludwerk en grondverzet kunnen uitvoeren in complexe omgevingen.
Voeg CT-OIL™ toe
De CTR2 kan worden geleverd met CT-Oil, waarmee het mogelijk is om hydraulische aanbouwstukken direct te wisselen via de bestaande joystick van de machine. CT-Oil werkt met alle soorten besturingssystemen, inclusief HS4.
CT-LOCK™ is inbegrepen
De CTR2 is voorzien van CT-Lock, een dubbel vergrendelingsmechanisme op de bakkoppeling, in overeenstemming met de geldende Machinerichtlijn en EU-norm 474-5.
Op zoek naar een eenvoudigere oplossing zonder rotatie? Bekijk het CT2 kantelstuk voor graafmachines in dezelfde gewichtsklasse.
Waarom kiezen voor de CTR2?
Maximale graafkracht
Met slechts 65 kg verliest zelfs de kleinste machine minimaal aan hefcapaciteit en stabiliteit.
Smalle werkruimtes
253 mm breedte en cilindervrij ontwerp maken de CTR2 ideaal voor de smalste sleuven en besloten ruimtes.
Beter zicht
Geen hydraulische cilinders die het zicht vanuit de cabine op het aanbouwstuk en de werkruimte belemmeren.
Laag onderhoud
Cilindervrij ontwerp en optionele centrale smering minimaliseren stilstandtijd en onderhoudskosten.

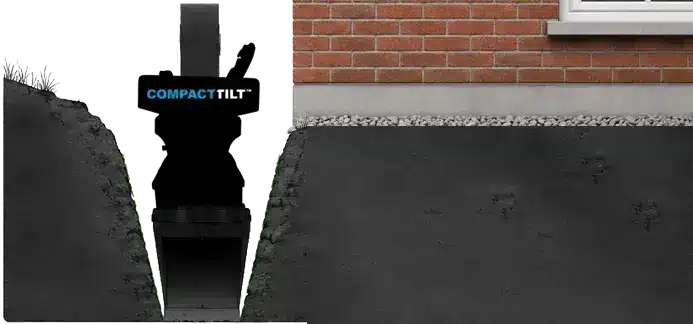

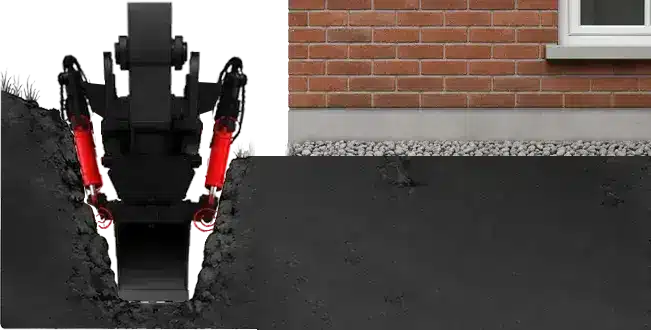

Traditionele draaikantelstuk vs CTR2
Cilinders aan de zijkanten beperken het bereik en maken het moeilijk te graven in smalle ruimtes — met name op de kleinste machines waar elke millimeter telt.
Het cilindervrije ontwerp biedt maximale bewegingsvrijheid en volledig bereik — ook op de kleinste graafmachines in de klasse tot 2 ton.
Maak uw CTR2 compleet
Breid uw draaikantelstuk uit met originele accessoires van Compacttilt.
CT-Oil
Eenvoudig en veilig wisselen van hydraulische aanbouwstukken direct vanuit de bestaande joystick van de machine.
- Optimaliseer de werkomgeving van de machinist
- Efficiënt wisselen van aanbouwstukken, bijv. sorteerknijper of vacuümhefinstallatie
- Kosteneffectieve optie, want werkt op de bestaande bediening van de machine
HS2
Intelligent proportioneel besturingssysteem met L8 joysticks en touchscreen.
- Nauwkeurigere bediening
- Alle machinefuncties gecombineerd in de L8 joysticks
- Stel gebruikersprofielen in via het touchscreen
- Rijsturing, schuiverbedeling en zijverschuiving als opties
Rotatiesensor
Nauwkeurige positionering voor 2D en 3D machinebesturing — nivelleer op 2 hellingen en rondom de machine.
- Registreert continu de rotatie van de draaikantelstuk
- Compatibel met de toonaangevende machinebesturingsmerken
- Kan achteraf worden gemonteerd op een bestaande CTR2
- Maakt nivelleren met een 2D-systeem mogelijk
Compatibiliteit & configuraties
De CTR2 past op de meest voorkomende graafmachinemerken en wordt geleverd met een S30 snelwissel.

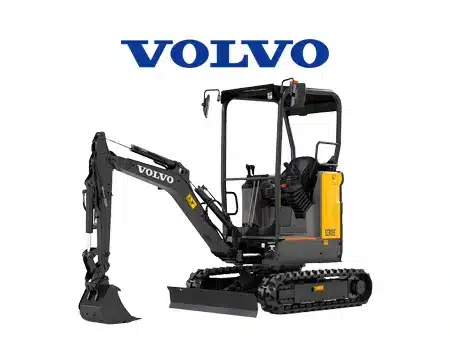

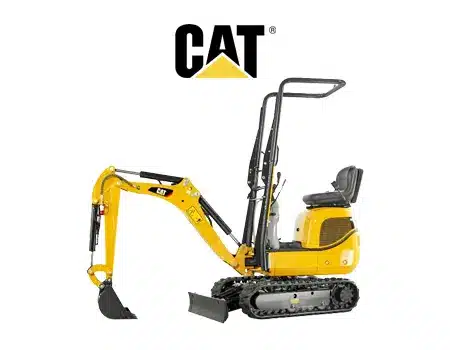

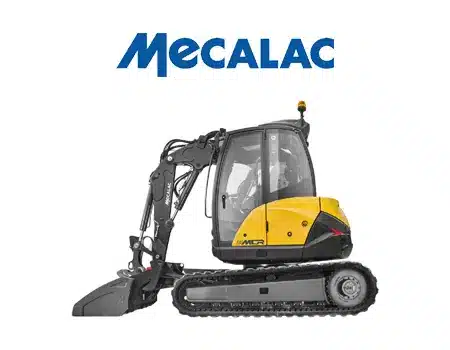

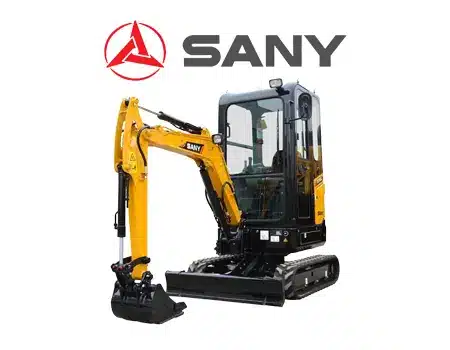

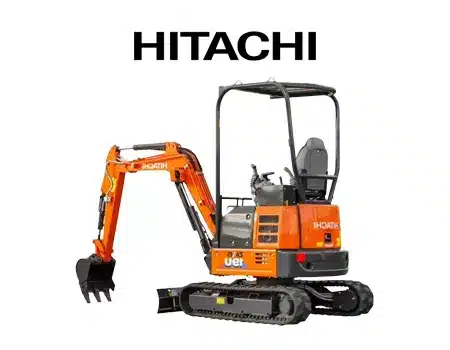

Compatibel met de meeste merken
...en nog vele anderen
Beschikbare snelwissels
De CTR2 wordt geleverd met een S30 snelwissel in drie varianten – zodat de oplossing bij uw specifieke machine past.
S30-150
S30 – 150 mm penafstand.
S30-180
S30 – 180 mm penafstand.
MH30
MH30 – voor specifieke machines.
Niet zeker welke past bij uw machine? Uw dealer helpt u graag verder →
Wat onze klanten zeggen
Ik heb een Case 19D gekocht met CTR2 en centrale smering. Ik koos voor Compacttilt omdat ik het kon krijgen met een rotatiesensor, waardoor ik met een 2D-systeem op 2 hellingen en rondom de machine kan nivelleren. Nu heb ik er 250 uur mee gereden en ik moet zeggen dat het een genoegen is om mee te werken.
Eigenaar, Sandholdt ApS — Case 19D met CTR2
Technische specificaties
Veelgestelde vragen
De CTR2 – net als alle Compacttilt producten – wordt gefabriceerd op basis van de bevestigingsgegevens van de machine voor een vaste montage-integratie.
Het touchscreen maakt het ook mogelijk om individuele gebruikersprofielen in te stellen en instellingen aan te passen. De CTR2 kan volledig worden geïntegreerd met de bestaande joystick van de machine en werkt zonder HS2. Het systeem is een optie – geen vereiste – voor wie maximale functionaliteit wil.
Zie de volledige gebruikershandleiding voor het volledige onderhoudsschema, of vind de belangrijkste onderhoudspunten snel in onze Quick Guide.
Klaar om uw minigraafmachine te upgraden?
Neem vandaag contact met ons op voor een vrijblijvende offerte voor de CTR2.
Vraag een offerte aan voor jouw machine
Wil je weten welke Compacttilt-oplossing het best bij jouw graafmachine past? Vul het formulier in en ontvang een vrijblijvende offerte. Je kunt zelf kiezen van welke van onze Nederlandse dealers je de prijsopgave wilt ontvangen.
Dealers in Nederland en Belgium
Vraag een offerte aan
Veelgestelde vragen
Alles wat u wilt weten over Compacttilt
Hier vindt u antwoorden op de meest gestelde vragen over het Kantelstuk en Draaikantelstuk van Compacttilt. Van installatie en compatibiliteit tot onderhoud en garantie – wij helpen u graag op weg.
De prijs van een CompactTilt draaikantelstuk hangt af van het type graafmachine, het gekozen model en eventuele uitbreidingen zoals een grijpermodule. Onze draaikantelstukken worden op maat geleverd en afgestemd op jouw werkomgeving. Omdat elke situatie anders is, werken we via een netwerk van dealers die je direct kunnen voorzien van een gerichte offerte. Neem contact op met een CompactTilt dealer voor een prijsopgave die past bij jouw toepassing. Zoek een dealer in mijn buurt.
Een grijpermodule is optioneel beschikbaar voor de CompactTilt CTR6 en CTR10. Hiermee kun je eenvoudig objecten zoals stenen, hout of buizen oppakken zonder van aanbouwdeel te wisselen. De lichtere modellen CTR2 en CTR3 zijn niet uitbreidbaar met grijper. Vraag je dealer welke configuratie het beste past bij jouw werkzaamheden.
Ja, CompactTilt biedt ook draaikantelstukken voor minigravers vanaf 2,5 ton. Speciaal het model CTR2 is ontworpen voor lichtere machines, zonder in te leveren op kracht of bewegingsvrijheid. Je profiteert van dezelfde cilinderloze technologie en 360° rotatie, in een compact formaat dat perfect past op kleinere machines.
Een draaikantelstuk biedt zowel een kantelfunctie als volledige rotatie, waardoor je de bak 360 graden kunt draaien. Een kantelstuk daarentegen kan alleen kantelen, zonder draaifunctie, en is daardoor eenvoudiger en lichter in gebruik. Beide oplossingen hebben hun voordelen afhankelijk van je werkomgeving en machine.
Het CompactTilt draaikantelstuk is ontworpen met minimale onderhoudsbehoefte in gedachten. Dankzij het gesloten cilinderloze ontwerp zijn er minder bewegende en kwetsbare onderdelen die kunnen slijten of beschadigen. Periodieke controle en smering zijn voldoende om het systeem in topconditie te houden. Dit betekent minder stilstand en maximale inzetbaarheid van je machine.
